¿Cómo funciona una sala de rayos X convencional?
Escuchas hablar de salas de rayos X y quizás pienses en una imagen médica como una radiografía. Pero, ¿qué sucede realmente dentro de estos equipos? ¿Qué hace posible que un simple destello de energía invisible nos permita observar dentro del cuerpo humano sin tener que abrirlo? En este artículo, te explico en detalle cómo funciona una sala de rayos X convencional y qué la convierte en una herramienta esencial en nuestros hospitales en el día a día.
¿Qué es una sala de rayos X convencional?
Una sala de rayos X convencional es un espacio diseñado específicamente para realizar estudios radiológicos. Su objetivo es garantizar la seguridad de los pacientes y del personal médico mientras se obtienen imágenes precisas del interior del cuerpo. Esto se logra mediante el uso de un equipo especializado que genera radiación ionizante, comúnmente conocida como rayos X.

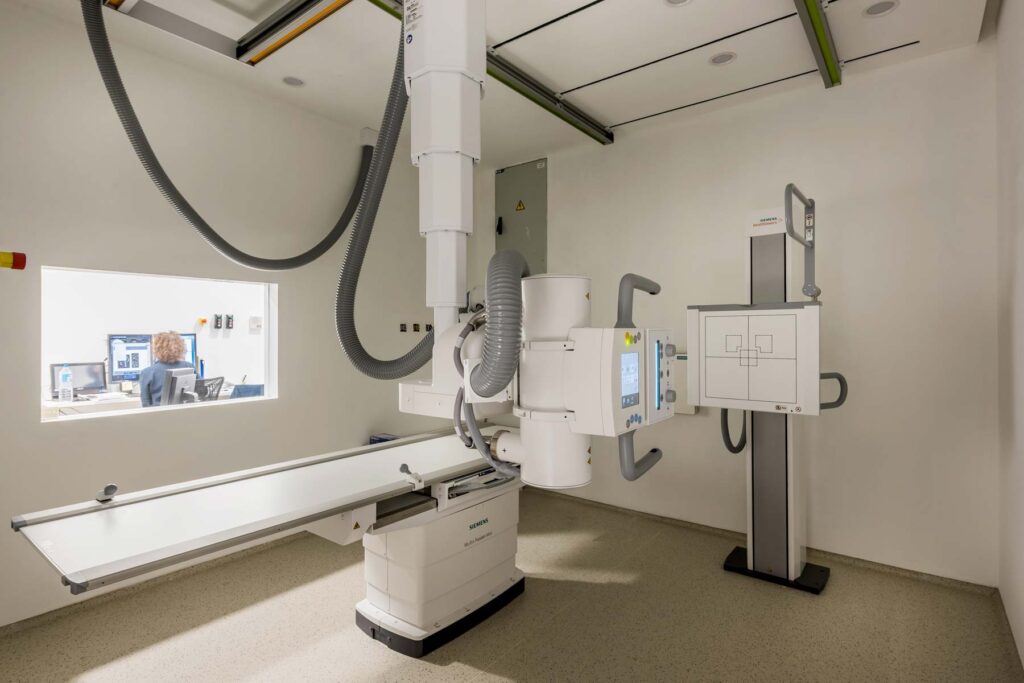

La sala no solo contiene la máquina de rayos X, sino que también está equipada con muchas protecciones, como paredes y ventanas plomadas, que impiden que la radiación escape al exterior. Además, incluye un área de control donde el técnico opera el equipo de forma segura, ¡siempre que nos hacen una radiografía vemos como se escapan a esa sala! .
Los rayos X atraviesan más o menos los materiales según la densidad de los mismos, por eso el plomo es un buen protector.
¿Cómo funciona el proceso en una sala de rayos X?
El funcionamiento de una sala de rayos X convencional se basa en principios básicos de la física:
- Generación de los rayos X
La máquina de rayos X utiliza un dispositivo llamado tubo de rayos X. Este tubo contiene un cátodo (polo negativo) y un ánodo (polo positivo). Cuando se aplica corriente eléctrica, el cátodo calienta un filamento de tungsteno que libera electrones. Estos electrones son acelerados hacia el ánodo gracias a un voltaje elevado, chocando con un disco de metal también hecho de tungsteno.
Este choque produce dos cosas: calor (que se disipa rápidamente y por eso el típico ruido del disco que gira para disipar el calor) y radiación de rayos X, que son ondas electromagnéticas con alta capacidad de penetración.
- Dirección de los rayos hacia el paciente
Los rayos X generados pasan por un colimador, un dispositivo que ajusta la forma y el tamaño del haz de radiación para enfocarlo en el área específica que se desea examinar, (cuando abren o cierran la ventana de luz que apunta a tu cuerpo). Esto minimiza la exposición innecesaria a otras partes del cuerpo.
- Interacción con el cuerpo
Cuando los rayos X atraviesan el cuerpo, interactúan de manera diferente según la densidad de los tejidos. Los huesos, al ser más densos, bloquean la mayoría de los rayos y aparecen blancos en la imagen. En cambio, tejidos blandos como músculos y órganos permiten que más rayos pasen, generando tonos grises en la radiografía. Aquí tenemos el peligro de la radiación ionizante, ya que ioniza los átomos de tu cuerpo cambiando su estructura, lo cual puede ser peligroso en dosis altas.
- Captura de la imagen
Los rayos que logran atravesar el cuerpo llegan a un detector, que puede ser una película radiográfica (en sistemas más antiguos) o un sensor digital (en sistemas modernos). Este detector convierte los rayos X en una imagen que muestra el interior del cuerpo.
¿Qué hace especial a una sala de rayos X?
Protección contra la radiación
Uno de los aspectos más importantes de una sala de rayos X convencional es su diseño para proteger contra la radiación. Las paredes y puertas están recubiertas con plomo, un material que bloquea eficazmente los rayos X. Además, el personal usa chalecos y protectores de plomo para minimizar su exposición.
Equipos complementarios
Además del equipo principal, las salas cuentan con accesorios como posicionadores para alinear correctamente al paciente y garantizar imágenes precisas. También incluyen monitores en la zona de control para revisar las imágenes en tiempo real.
Funcionamiento y parámetros de una sala de rayos X:
- Dosis de radiación (medida en miliSieverts, mSv):
-Estás ajustando la cantidad de radiación emitida que será absorbida por el objeto o el fantoma.
-Una dosis adecuada asegura que la radiación sea suficiente para obtener una imagen clara, pero sin exceder los niveles seguros. Esto es crucial para verificar que el equipo funcione según las especificaciones sin riesgos innecesarios.
-Una dosis baja puede generar imágenes oscuras o con poco contraste, mientras que una dosis alta puede sobreexponer la imagen.
- Tiempo de exposición (en segundos):
-Controlas cuánto tiempo el haz de rayos X interactúa con el objeto.
-Un tiempo adecuado garantiza que la imagen tenga suficiente exposición para ser útil sin aumentar innecesariamente la dosis de radiación.
-Si el tiempo es demasiado corto, la imagen puede quedar subexpuesta (oscura o con falta de detalles). Si es demasiado largo, puede resultar en una sobreexposición y mayor absorción de radiación, incluso en pruebas con fantomas.
- kVp (kilovoltios pico):
-Ajustas la energía del haz de rayos X, que afecta su capacidad de penetrar materiales de diferentes densidades.
-El valor de kVp determina el contraste y la calidad de la imagen. Es esencial ajustarlo según el tipo de prueba y las características del fantoma.
-Un kVp alto reduce el contraste pero mejora la penetración (útil para áreas densas). Un kVp bajo aumenta el contraste, pero puede limitar la visibilidad de detalles en tejidos más densos o simulaciones complejas
Ventajas de las salas de rayos X convencionales
- Diagnóstico rápido y no invasivo: Los rayos X permiten a los médicos diagnosticar fracturas, infecciones pulmonares y otras condiciones sin necesidad de cirugías.
- Accesibilidad: Aunque existen tecnologías más avanzadas, como la tomografía computarizada (TC), las salas de rayos X convencionales son más comunes y económicas.
- Adaptabilidad: Los equipos pueden ajustarse para realizar distintos estudios, desde radiografías de tórax hasta imágenes dentales.
Consideraciones sobre la radiación
Aunque los rayos X son una herramienta invaluable, es importante ser conscientes de los riesgos asociados con la radiación. La exposición excesiva puede dañar las células del cuerpo, aumentando el riesgo de problemas de salud a largo plazo, como el cáncer. Por ello, los técnicos y médicos siguen estrictos protocolos para minimizar la dosis de radiación, asegurándose de que los beneficios superen los riesgos.
Conclusión:
La sala de rayos x convencional es un sistema pensado y medido con precisión para la imagen en el diagnóstico. No solo ofrece una imagen del interior del cuerpo si no que está diseñada para proteger al máximo de las radiaciones ionizantes al personal que las manipula y a los pacientes. La tecnología avanza a favor de unas imágenes de alta calidad con dosis de radiación más bajas.
